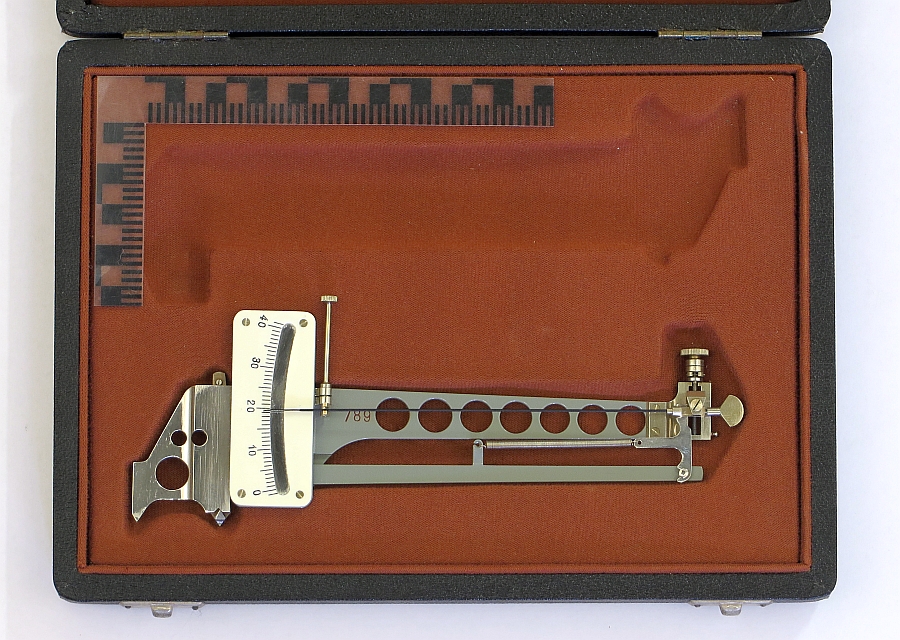

estensimetro meccanico, Tenso Huggenberger Zurich

piccola struttura in acciaio costituita da un supporto che sostiene un insieme di leve che amplificano il movimento relativo, rispetto il supporto stesso, di un coltello per movimentare un indice su una scala graduata, dotata di specchio per limitare l'errore di parallasse alla lettura.

FUNZIONE

misura la deformazione dell'oggetto su cui è fissato lo strumento misurando la variazione della distanza tra i punti di misura costituiti da un coltello fissato sul supporto dei leveraggi e il coltello mobile collegato con i leveraggi

MODALITA' D'USO

Lo strumento deve essere fissato sull'oggetto in esame utilizzando gli opportuni accessori. Si provvede a sbloccare l'indice ruotando il blocco apposito, si provvede all'azzeramento agendo sull'apposita vite posta in sommità dello strumento, quindi si applica la deformazione all'oggetto sottoposto a misura e si provvede a leggere il valore sulla scala graduata.
