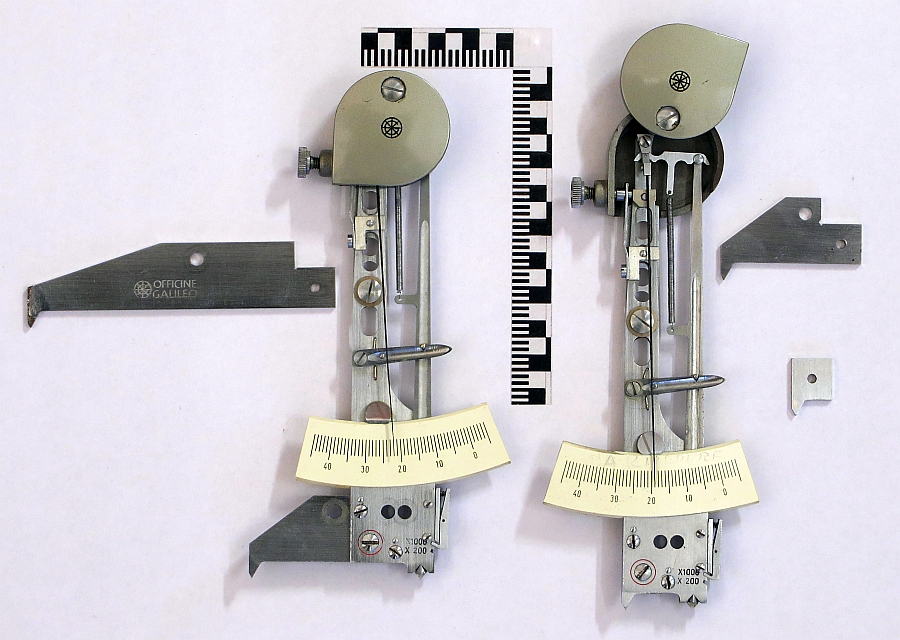

estensimetro meccanico, Officine Galileo

piccola struttura in acciaio costituita da un supporto che sostiene un insieme di leve che amplificano il movimento relativo rispetto il supporto stesso di un coltello per movimentare un indice su una scala graduata.

FUNZIONE

misura la deformazione dell'oggetto su cui è fissato lo strumento misurando la variazione della distanza tra i punti di misura costituiti da un coltello fissato sul supporto dei leveraggi e il coltello mobile collegato con i leveraggi

MODALITA' D'USO

dopo aver scelto il coltello fisso delle dimensioni opportune lo strumento deve essere fissato sull'oggetto in esame utilizzando gli opportuni accessori. si sceglie la scala di lettura agendo sul fermo laterale, si dispone la scala nella posizione ottimale facendola scorrere nelle guide, la si fissa, quindi applicando la deformazione all'oggetto di misura si provvede a leggere il valore sulla scala graduata.
